INTRODUCCIÓN.
En este laboratorio veremos lo básico para la realización del diseño de un circuito de una multitud de fuentes y el quemado en una placa y así los circuitos se montan usando un soporte más versátil como la placa de circuito impreso, que sujeta los componentes electrónicos y la vez los interconecta
Fundamento Teorico
MATERIALES:
- Recipiente plástico
- Placa virgen
- diseño de la fuente
- Perclorato férrico con 300 ml de agua
- Hilo
- Hoja de acetato con circuito impreso
HERRAMIENTAS:
- Mini taladro
- Cautín
- Esponja de acero
- Marcador permanente
- Masquen
- Enlace de hojas
- Broca
- Plancha
- Lija
- Sierra mecánica
- Guantes de látex (opcional)
PROCEDIMIENTO:
En este proceso se describen los pasos para seguir la realización del circuito impreso. Antes de nada es bueno mentalizar que es un proceso bastante artesanal y puede pasar de una fase previa de aprendizaje en la que probablemente, después de muchos intentos fallidos. No obstante, el truco es bastante fiable y limpio.
De todas las formas en este laboratorio, no hay que olvidar nunca que ' algunos de los elementos utilizados en el proceso sean peligrosos y puedan causar daños', así que debes usar precauciones debidas.
1- El primer paso:

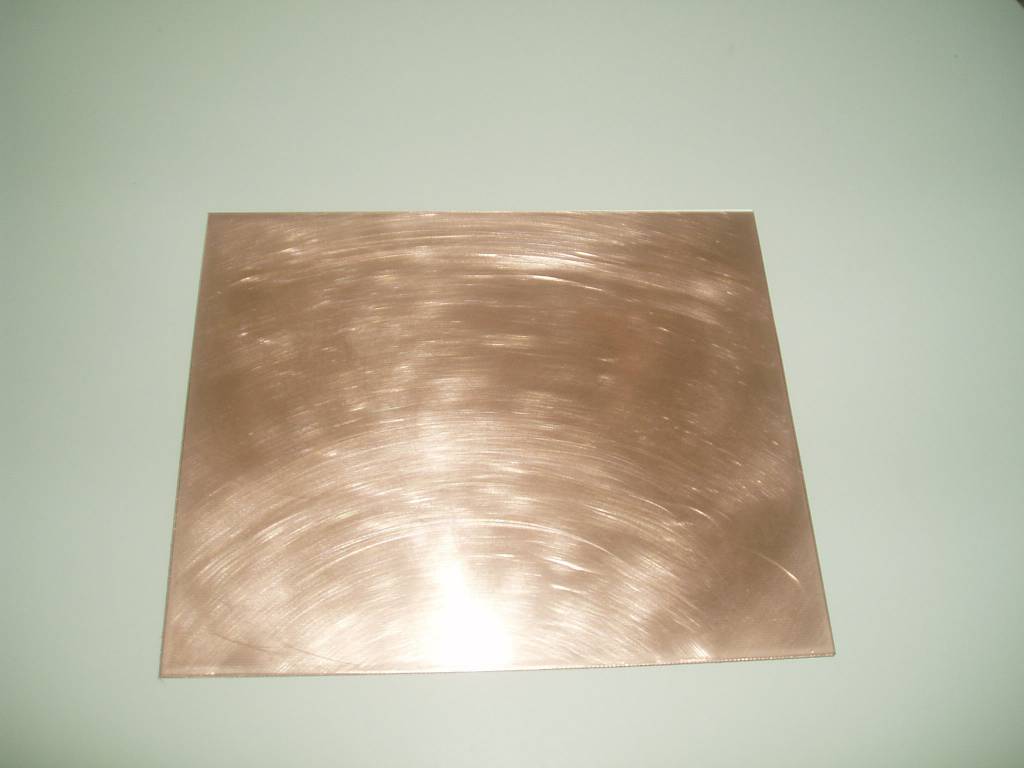

Prepare la placa virgen para más adelante, al planchar la hoja impresa en acetato, p ara esto primero con la lija fina o la lana de acero sobre las caras de cobre eliminando las posibles manchas. La cara aparece brillante pero con una rugosidad muy fina, casi imperceptible, que todo está bien.
2- Segundo paso
- Diseño de la fuente
PLACA VIRGEN.
3- Paso Tercer
Situar bien la hoja sobre el cobre antes de plancharla, evitando que las pistas y almohadillas de cara que desalineado. D eben aparecer y coincidir al momento de plancharlo. Para evitar problemas, lo recomendable es estar bien en un papel y orientar y pasar en una sola dirección con la plancha como lo hacemos con la ropa. Otro punto importante, antes de pasar a imprimir las hojas, revisar la orientación de todos los componentes y que sus huellas son correctos, evitando así sorpresas al final del proceso.
4- Cuarto paso

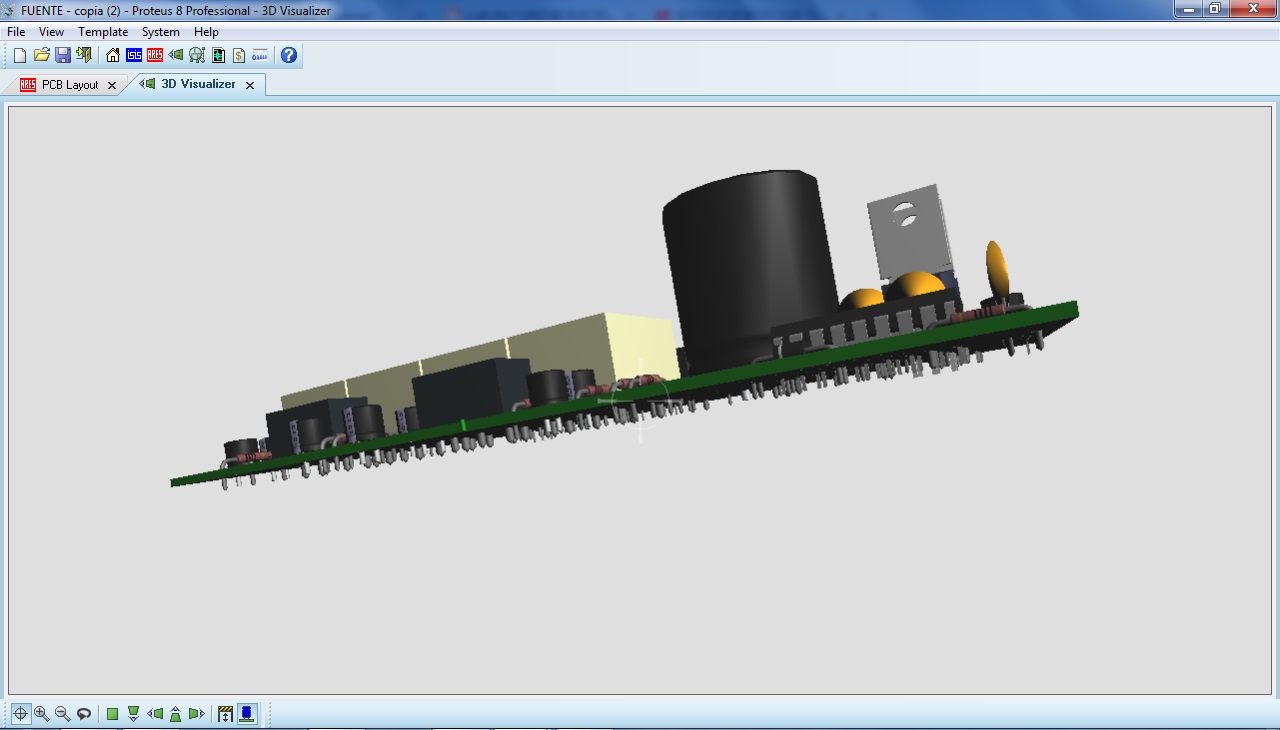

Una vez que hayamos asegurado que el diseño no presenta errores críticos y podremos imprimirlos. sobre el papel se corregirá imprimirse invertido de tal forma que las letras que tengan impresiones sobre ella se lea al revés en el papel. Al plancharla quedará tal como la veíamos en el programa de diseño "Espejo".
5- Quinto paso
La impresión debe estar listo para imprimir que las zonas con poco ruido pueden quedar peor planchadas o adheridas, y tenderán un acabado poco sucio.
6- Sexto paso

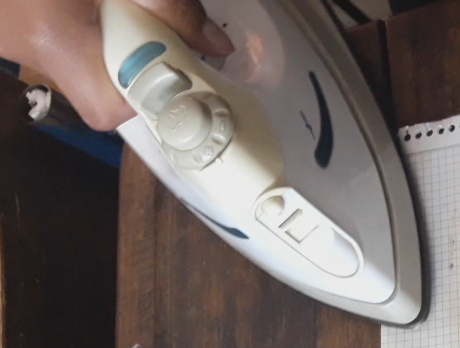

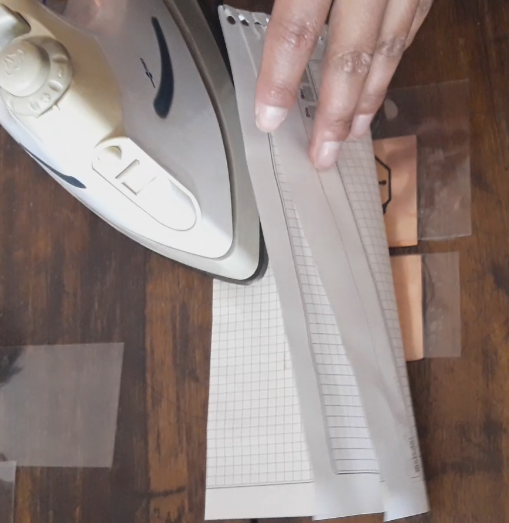

Una vez bien, un impreso, puedo comenzar por planchar. Para ello antes deberemos centrar correctamente la placa virgen evitando que se mueva mientras planchamos. La parte impresa debe mirar hacia el cobre. Para el circuito del ejemplo, se ha utilizado una plancha pequeña, puede tenerse en cuenta que un exceso de temperatura puede estropear el papel. El planchado debería hacerse de forma ordenada con firmeza y también en una sola dirección.
7- Séptimo paso

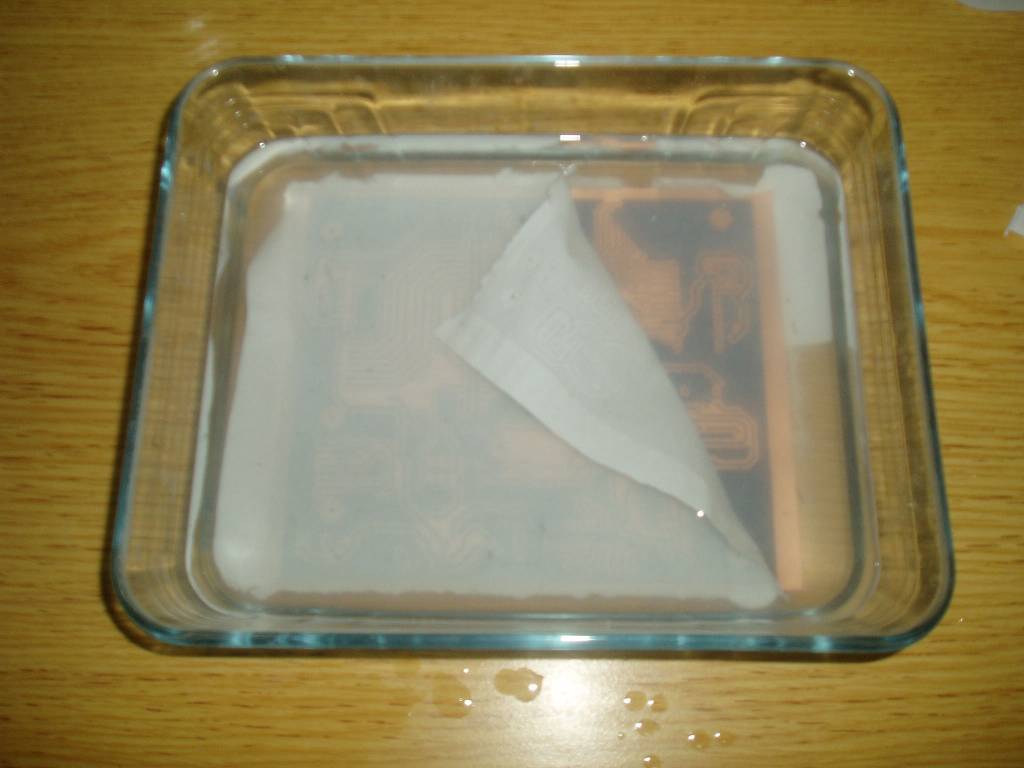

Y así una vez que el papel esté correctamente planchado y adherido a la placa de cobre, se manipulará al mínimo necesario y dejará enfriar a temperatura ambiente. Mientras se enfría, puede preparar la cubeta con agua caliente y un poco de detergente que se puede usar para separar el papel pegado a la placa.
8- Octavo paso

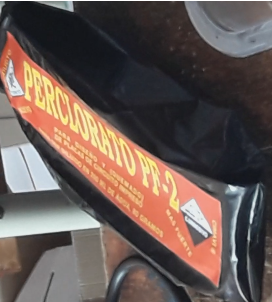

Preparación del ácido Perclorato férrico.

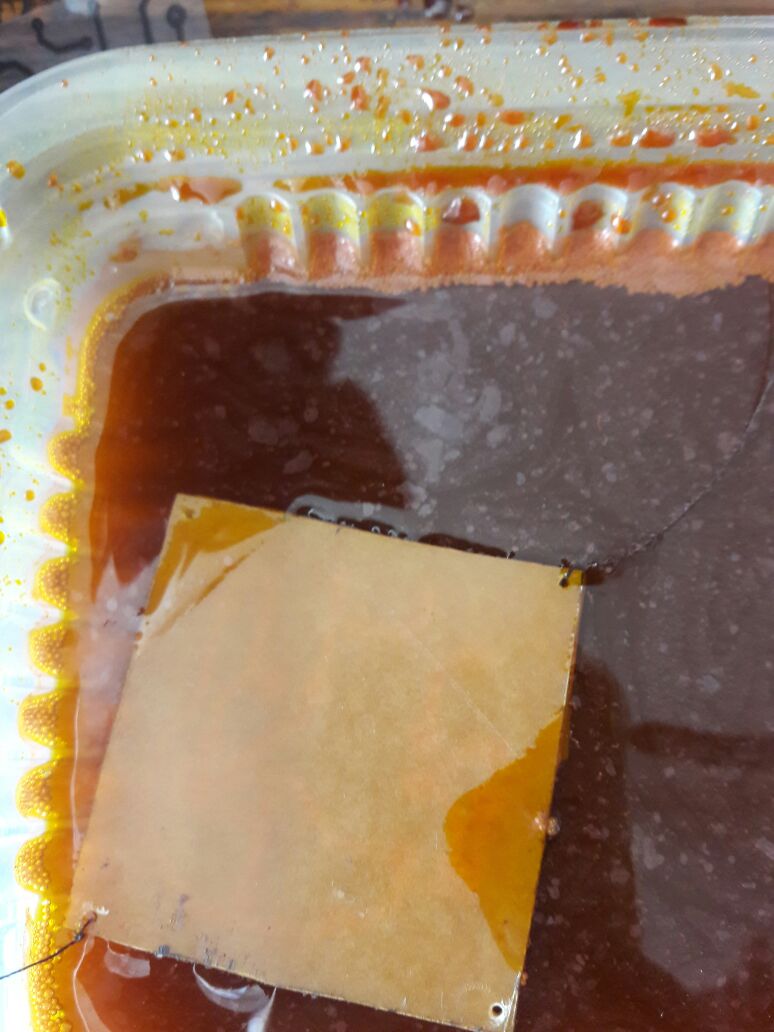

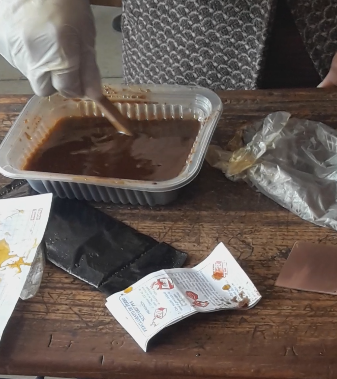

La preparación de este compuesto se puede lograr mediante una pequeña cantidad de agua 300 ml y lo mezclamos con una cierta cantidad de ácido perclorato. El uso de la mezcla tiene una duración de 15 minutos aproximadamente al sumergir la placa ya marcada.
9- Noveno paso
Sacar cuidadosamente y ver el circuito a la placa de errores de error.
10- Decimo paso

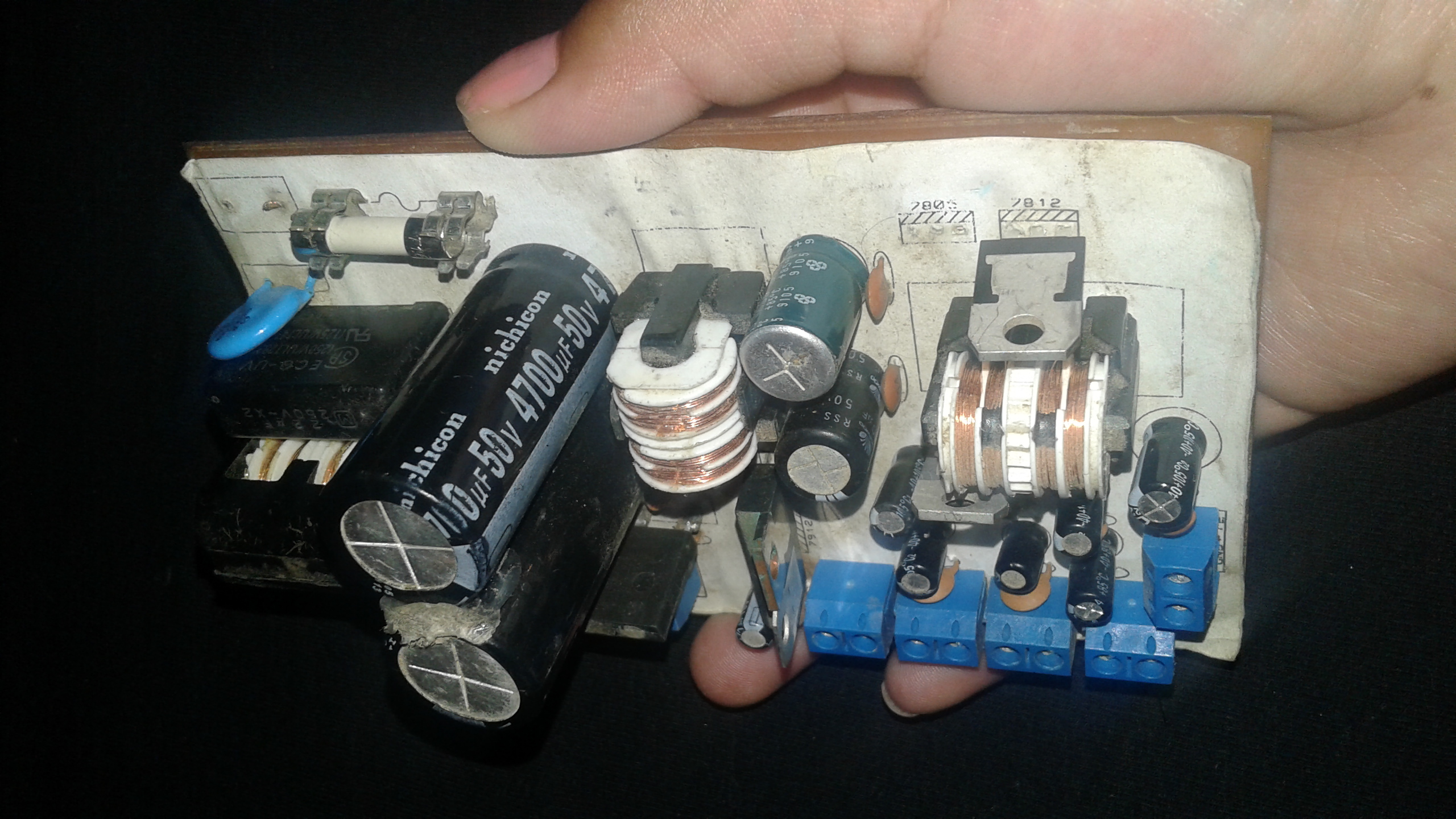

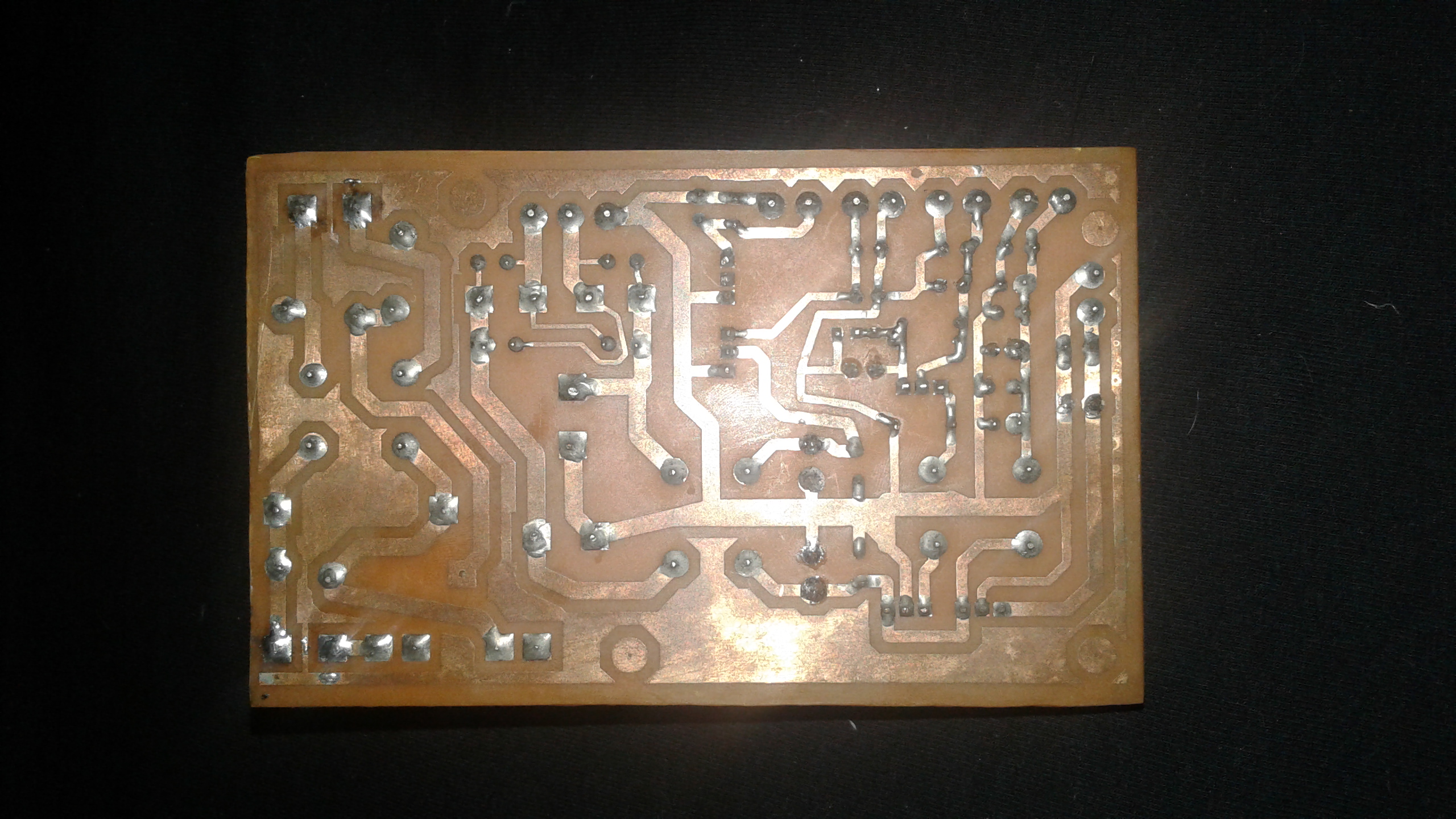

Por último, hay que soldar los componentes de acuerdo al diseño que se ha diseñado para ponerlas en práctica por una hasta ahora.
Conclusión.
No siempre puede usar el papel para marcar el diseño en la placa para que pueda usarlo. También hay otros métodos o métodos para el quemado pero el más factible es el Perclorato férrico que también es reutilizable.
